Fuse 1シリーズのプリント部品に蒸気スムージングという後処理の選択肢。

蒸気スムージングとは？

Fuse 1 , Fuse 1＋のSLS方式やPBF方式の3Dプリント部品に対して表面仕上げを施す蒸気スムージング技術です。

SLS方式の3Dプリント部品特有の表面の粗さを大幅に低減して機能性と審美性を両立して最終製品のレベルを向上させ、3Dプリント部品の使用用途が大きく拡張されます。

どのような方法で表面を滑らかにしているのか。

下記の比較画像をご覧ください。

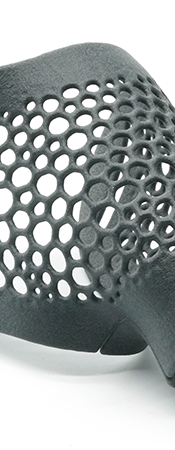

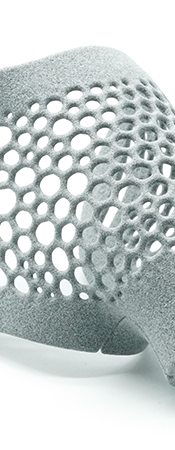

SLS方式によるプリント部品の拡大図です。左が加工前、右が加工後。1000μmまで寄っても表面の細かな凹凸が均一化されてされていることがわかります。

蒸気スムージングは文字通り、蒸気化された溶剤が表面を僅かに溶かし、表面を均一化させる後処理技術です。

制御されたチャンバー内では蒸気化した溶剤が3Dプリント部品に満遍なく触れ、表面を滑らかで光沢のある仕上がりへと変えます。蒸気スムージングを施すことで微細な穴や凹凸を無くし、全体的な耐久性の向上や水密性が向上。

表面品質について

処理レベル

表面処理は1〜9段階から選択が可能で、任意の機能や用途に応じて最適な表面仕上げを選ぶことが可能。

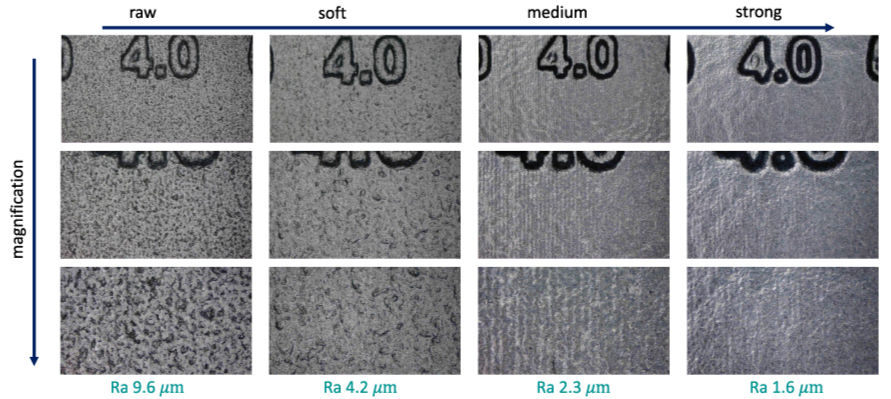

表面粗度目安

表の一番左が未加工で順にスムージングのレベル別に粗度を比較しています。

右の強く加工した場合は未加工に比べ、約80％粗度が減少しています。

これは＃80やすりの木材から手触りの良い加工品のような手触りです。

撥水性テスト

PA12の3Dプリント部品に水滴を落として5分から30分経過した撥水性のテストを行いました。

造形方式の特性上、多孔質な表面なので液体は染み込んでしまいますが加工を施すことで水滴は染み込んでいません。

液体が触れるような用途では防水性を持たせることができる他、塗装が必要な場合には蒸気スムージングを施すことで工程を大幅に省略が可能。

左が加工後、右が加工前↑5分経過↓30分経過

対応材料

材料はPA12,PA11,TPUが対応しております。材料ごとの専用のカートリッジと機材専用のプリセットによって材料ごとに最適な表面品質を提供します。

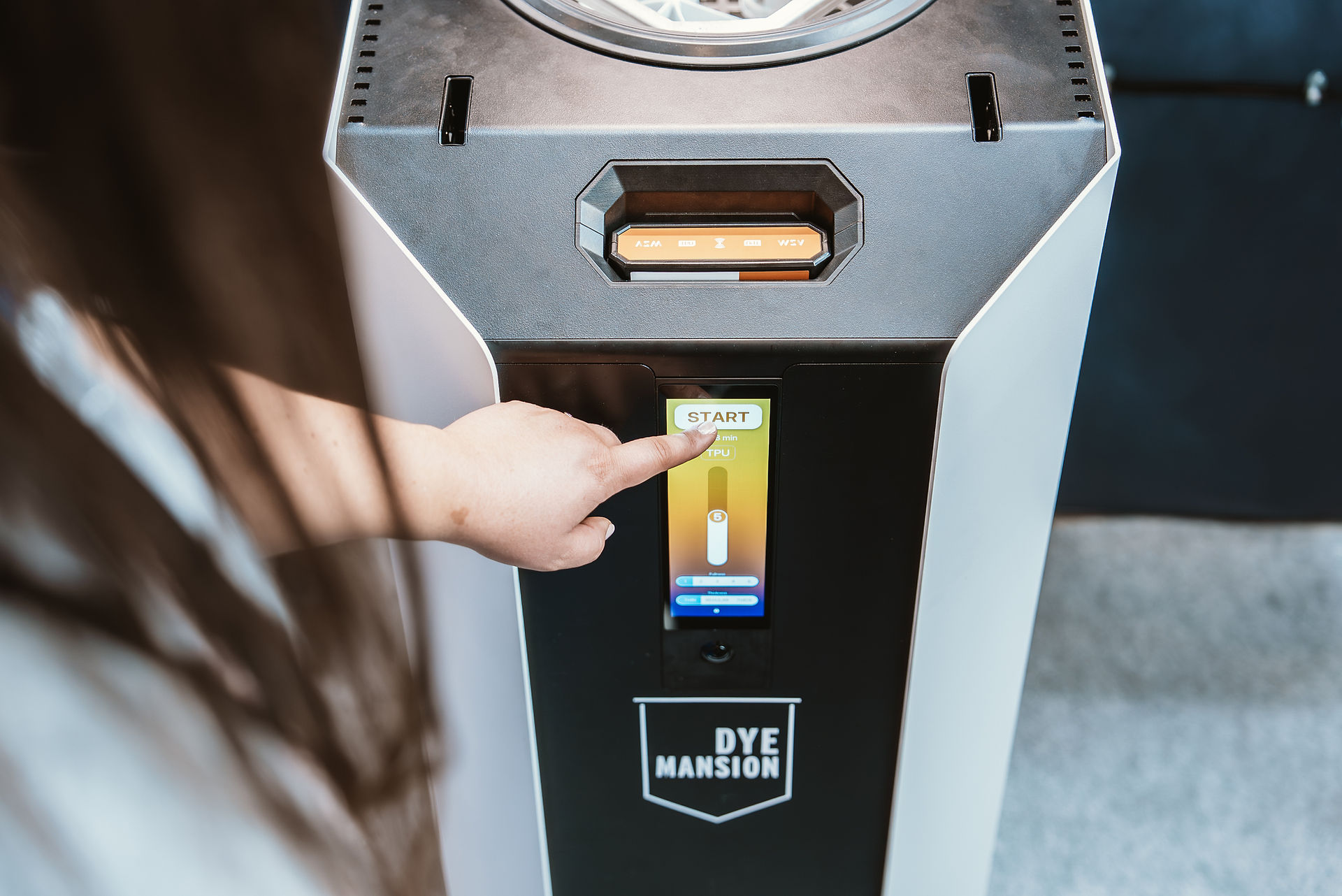

VX1について

3Dプリント部品の後処理に特化したメーカであるDyemansion社の一つである蒸気スムージング専用機械”VX1”は再利用可能なカートリッジシステムを用いてユーザーと環境に対して安全で確実な作業フローを実現。

カートリッジは各材料の溶剤が安全な状態で封入され、使用後の溶剤もカートリッジ内に入るので溶剤に触れたり、外に排出されることもありません。

VX1は追加の設備や特殊な装備を必要とせず、コンパクトで大きなソリューションを提供しています。

蒸気スムージングを施すメリット

• 優れた表面仕上げ

  • 追加の研磨や塗装なしで、優れた質感が手に入ります。

• 強度の向上

  • 微細な多孔質を低減し、部品の機械的強度を高めます。

• 耐水性、耐薬品性

  • 表面が密閉され、水分や薬品等の液体から部品を保護します。

• 摩擦の低減

  • 滑らかな表面により摩耗を抑え、可動部品にも最適です。

• 製品寿命の延長

  • 摩耗への耐性が向上し、部品の長寿命化を実現します。

• 安全性

  • FDA承認を受けた食品グレード溶剤を用いた後処理を提供します。

具体的な用途

エラストマー素材を用いた通気口ダクト

自動車等のダクトで使用することで柔軟性を保ちながら防水性と耐摩耗性が大きく向上します。

筐体部品

強度を向上させながら、筐体同士の密着性の向上と塵やホコリの蓄積から保護。

義肢やギプス

少量多品種な部品をより強固にして肌触りの良い製品へ。
